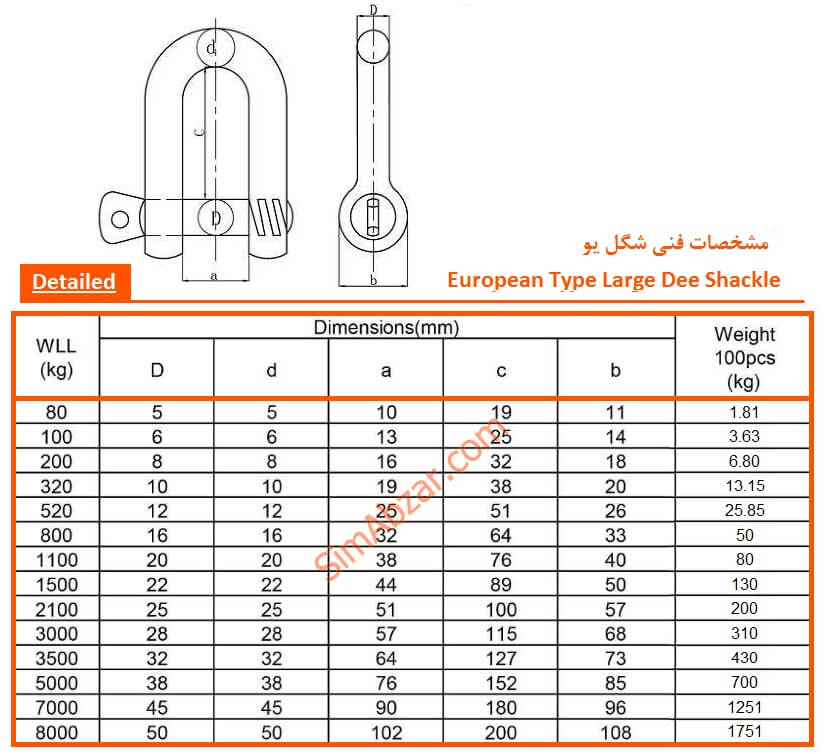

شگل U ساده ( European Type Shackle ) :
شگل u ساده وسیله ای است که برای اتصال بین تجهیزات صنعتی و یا باربری به عنوان مثال برای اتصال سیم بکسل، زنجیر، قلاب جرثقیل و…استفاده میشود. شگلها دو نوع اصلی نعل اسبی و U شکل دارند. این وسیله در واقع از یک میله فولادی خمیده ساخته شده است. این ابزار از یک پین و دو عدد چشمی تشکیل شده است. فولاد مورد استفاده در ساخت شگل از نوع آهنگری شده فاقد جوشکاری است. در ساخت شگل از فلز منگنز هم استفاده می شود. نوع ساده این وسیله برای اتصال بارهایی که وزن کمتر از یک تن دارند استفاده می شود.
ویژگیهای یک شگل u ساده استاندارد:
- پین این وسیله باید به سادگی درون چشمی آن قرار بگیرد و محکم بسته شود.
- شگل ها باید از نظر آسیب دیدگی، زنگ زدگی، خوردی بررسی شوند.
- از به کار بردن انواع بدون علامت تجاری شرکت سازنده این ابزار باید خودداری شود.
- از کار بردن پینهایی که رزوه آنها خراب شده است خودداری شود.
- نباید به جای پین شگل از میله یا پیچ دیگری استفاده شود.
- انجام هرگونه عملیاتی مانند جوشکاری روی این وسیله ممنوع است.
- از اشپیل برای افزایش ایمنی در حین کار باید استفاده شود.
- شگل u ساده برای استفاده در تحمل نیروهای عمودی تولید می شود و استفاده از آن در حمل نیروهای افقی یا مورب نادرست است. این گونه استفاده نادرست منجر به آسیب دیدگی آن می شود.
- در حین استفاده از این وسیله، اگر سیم بکسل بدون چشمی باشد، احتمال پارگی سیم بکسل وجود دارد.
- دقت شود که در حین جابجایی با جرثقیل، قلاب جرثقیل روی پین شگل قرار میگیرد.
- چشمیهای این وسیله باید در یک راستا باشند و نباید از چشمی های پیچ خورده استفاده کرد.
- باید شگل را در جای تمیز و فاقد رطوبت نگهداری کرد.
- هرگز نباید بر روی این دسته ابزار آهنگری و چکش کاری انجام شود.
